机床离线编程仿真软件

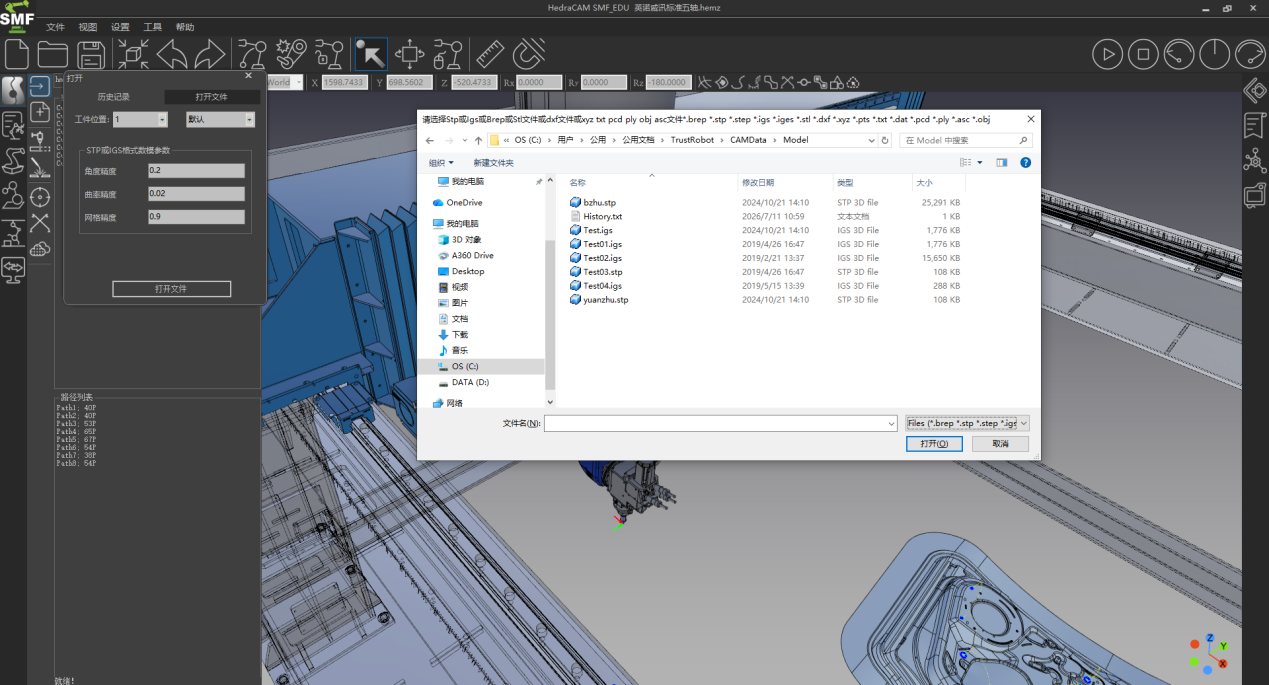

1.    配备21个点的离线编程软件，离线编程软件支持各种复杂3D模型（如三维曲线、曲面等）加工应用，可导入stp、step、stl、iges、dxf、obj、pts等格式的CAD模型；

2.    可以通过CAD模型直接生成运动轨迹，提取三维几何模型的点、线、面等特征自动生成加工设备的运动轨迹；

3.    可实现加工轨迹内外轮廓、标准轮廓的自动判断，并生成标准程序语句，如圆孔、方孔、腰形孔等；

4.    提供特征捕捉功能，可快速捕捉点、线、面、圆心、坐标系等特征，方便用户建模；

5.    可选择法向生成策略，快速生成法向、相贯线、坡口、平面及水平曲线等加工方向；

6.    可快速调整切割头点位姿态，调整路径加工顺序，提供批量调整位姿，锁定轴向、姿态渐变、自动排序等功能；

7.    可通过单点或三点定位对工件进行校准，使软件中工件位置与实际工件位置保存一致；

8.    可输入实际设备的用户坐标、工具坐标及关节软限位等数值，达到快速匹配设备的效果；

9.    可实现示教编程操作，控制切割头和各轴运动，可以添加、编辑、删除轨迹点；

10.可对机床的可达性、轴超限、碰撞等进行检查；

11.支持各种结构的五轴机，可根据客户需求定制特种5轴机运动机构、专机等；

12.支持5轴外的外部附加轴耦合，可支持多达11轴联动；

13.可实时观察加工点位的位置和姿态，实时显示各轴的值；

14.支持各种4-5轴联动数控控制系统，如国外的西门子、倍福、Fanuc、NTC，国产的铼钠克、新代等，能支持开发各种控制系统的后置输出；

15.可对仿真路径长度、仿真时间进行统计，并可定制其他相关数据的统计功能；

16.外部加工NC程序可逆向导入仿真软件进行轨迹模拟并仿真；

17.提供工件支架的编辑功能，调整支架参数并生成支架图纸和加工程序，当前设备及平板切割机均可切割支架。

18.拖动加工头末端，在工件上捕捉特征点生成点位并仿真，也可在空间上增加点位；

19.可通过鼠标滚轮控制末端姿态，并配合锁轴、转轴、渐变等功能，更方便的调整加工路径；

20.可对后置程序进行数值编辑，可观察修改后的仿真效果。
