五轴加工中心数字孪生系统

1.    系统参数

(1) 五轴加工中心的1:1高保真三维复刻，同步展示生产状态与设备细节；

(2) 实现设备数据采集、实时传输与可视化展示，涵盖设备运行参数、安全状态等核心数据；

(3) 搭建便捷的交互界面，支持实时数据查询；

2.    系统架构需求

(1) 孪生建模层：构建车间场景、五轴加工中心、协作机器人等设备的的高保真三维模型，实现物理设备与数字孪生体的同步，还原设备动作与运行状态；

(2) 功能应用层：实现实时监控、动作模拟、数据展示、接口对接等核心功能；

(3) 可视化交互层：搭建车间级看板与设备级详情界面，布局合理、操作便捷，支持场景切换、视角控制、数据展示；

(4) 配备教学终端设备、服务器以满足系统架构构建；

3.    协议兼容性需求

(1) 上层传输协议：支持MQTT、HTTP/HTTPS、WebSocket协议，确保数据传输的多样性与适配性；

(2) 数据格式：支持JSON、XML格式，优先采用JSON格式进行数据交互，满足不同场景的数据传输需求。

4.    数据采集范围

(1) 车间级生产数据：当日产量、计划产量、完成率、运行状态；

(2) 主轴数据：主轴实时转速/设定转速、负载率、功率、启停状态、定向状态；

(3) 坐标轴数据：X/Y/Z/A/C轴实时坐标、各轴进给速度/实际速度、及运行数据；

(4) 加工与程序数据：当前运行程序号/程序段、加工模式、加工件数、已加工时间/剩余时间；

(5) 安全与门数据：安全门开关状态、门锁状态、联锁状态、急停按钮状态、防护罩状态；

(6) 刀库与刀具数据：当前刀具号、刀具寿命、刀具磨损量、刀库位置、换刀状态、撞刀预警/碰撞检测标记；

(7) 辅助系统数据：主轴/电机/控制柜温度、切削液温度/液位、润滑系统压力/液位、液压站压力/油温；

(8) 报警与故障数据：当前报警码/报警信息、报警时间、报警轴/部件。

5.    数据传输需求

(1) 传输延迟：底层协议数据传输延迟≤50ms，MQTT实时推送延迟≤100ms，HTTP请求响应延迟≤500ms；

(2) 数据校验：支持数据校验功能，对传输过程中的丢失、篡改数据进行识别与重传，确保数据完整性。

6.    数字孪生建模需求

(1) 场景保真度：按照车间实际布局，1:1构建车间三维场景，还原车间布局、设备摆放位置、物料存储区域、传送带等设施，外观细节与实际一致；

(2) 场景分层：支持场景分层展示（车间整体、设备区域、单个设备），可隐藏/显示无关区域，聚焦核心监控对象；

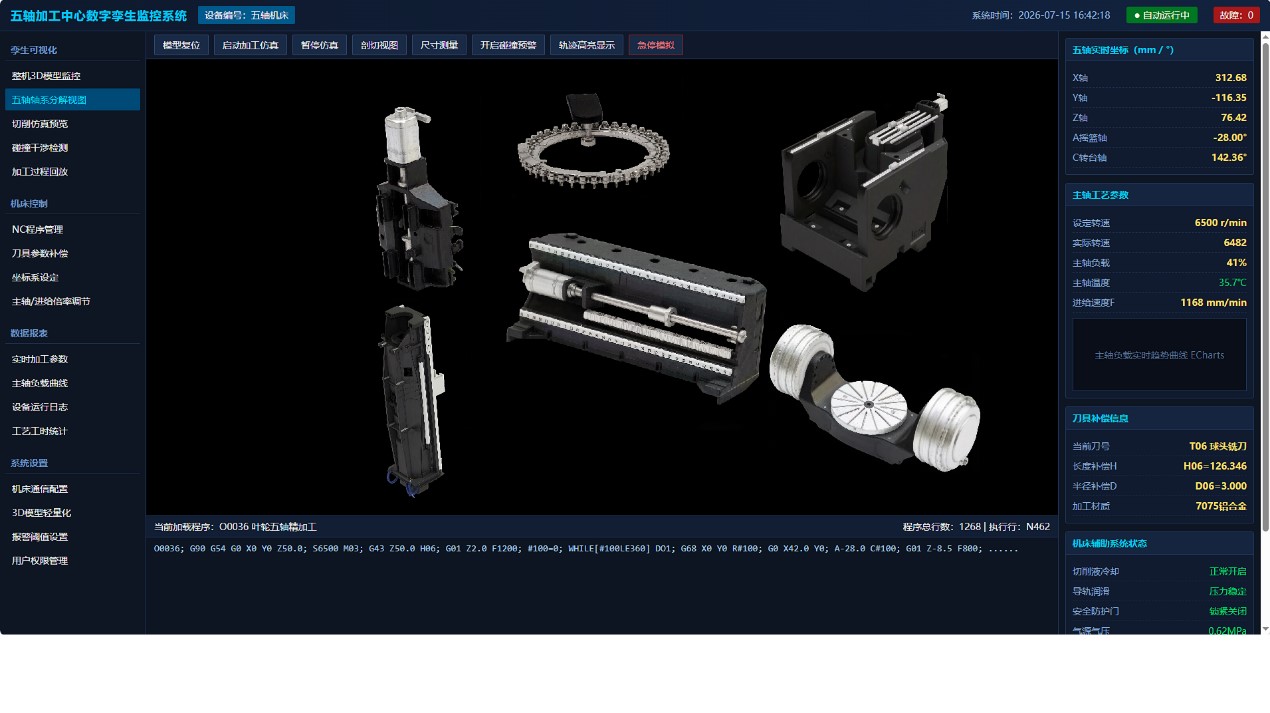

(3) 模型保真度：按照物理五轴加工中心的结构、尺寸、部件布局进行1:1三维建模，还原机床主体、主轴、工作台、安全门、刀库、刀具等关键部件，几何精度误差≤2%；支持模型360°旋转、缩放、剖切，可单独显示各部件结构，便于教学演示；

(4) 细节还原：准确还原安全门开关轨迹、主轴旋转状态、工作台运动方向、刀具切削动作、换刀流程等，与物理设备运动逻辑一致，支持五轴联动仿真，运动轨迹与真实机床一致，可直观展示各轴运动范围、联动关系、回零流程、换刀动作，支持定位精度、重复定位精度、反向间隙等误差仿真，刀具磨损对加工精度的影响；

(5) 提供五轴加工中心各部件的三维模型及文字说明（含功能、参数、维护要点），支持部件点击查看详情；

(6) 模拟真实机床操作流程，包括开机、回零、对刀、装夹、程序执行、关机等全流程操作，操作错误提示；支持自定义实训任务，可设置加工参数、工件要求；

(7) 加工模拟：还原加工过程中的切削动作、切削液喷射效果，同步展示加工进度与加工状态。

(8) 车间配备显示屏，展示数字孪生建模界面。

7.     核心功能需求

(1) 设备总览：展示五轴加工中心的在线状态、运行状；

(2) 生产监控：实时展示当日产量、计划产量、完成率等生产数据；

(3) 五轴加工中心详情：展示主轴转速、坐标轴坐标、加工程序、刀具状态、设备温度等核心数据，支持实时查看加工进度与程序执行情况；

8.    风险预警与故障处理功能

(1) 预警类型：涵盖撞刀预警、设备超温预警、过载预警、刀具磨损预警、安全门未关闭预警、传感器故障预警等；

(2) 预警分级：按异常严重程度分为一般预警、重要预警、紧急预警，采用不同颜色（黄色、橙色、红色）与声光提示，支持弹窗与消息推送；

(3) 故障处理：展示故障码、故障详情、故障位置，提供故障处理建议，支持故障记录与追溯，便于运维人员快速排查修复。
